PH1005
累計28万個出荷！ 電流/電圧変換IC
概要
GHz級の電流信号を電圧信号に変換するトランスインピーダンスアンプ（TIA）
リミッタアンプ搭載により、高利得・広帯域を実現
特徴 / 特性
| -3dB帯域幅 | 60MHz-2.9GHz (0.25pF入力容量あり) |
|---|---|
| トランスインピーダンスゲイン | 65dBΩ |
| 入力換算雑音電流密度 | 11pA/√Hz |
| 電源電圧範囲 | 3.1～3.5V |
| 動作温度範囲 | -20～+100℃ (Tj) |
| チップサイズ | 1.150mm×0.940mm (ベアダイ) シングルエンド入力、差動出力 |
- 図1は低域側、図2は高域側の通過特性の実測結果を示します。
- 各線は周囲温度(Ta)-40℃～+100℃の通過特性を示します。
-40℃～+100℃の広範囲で安定した通過特性が得られています。

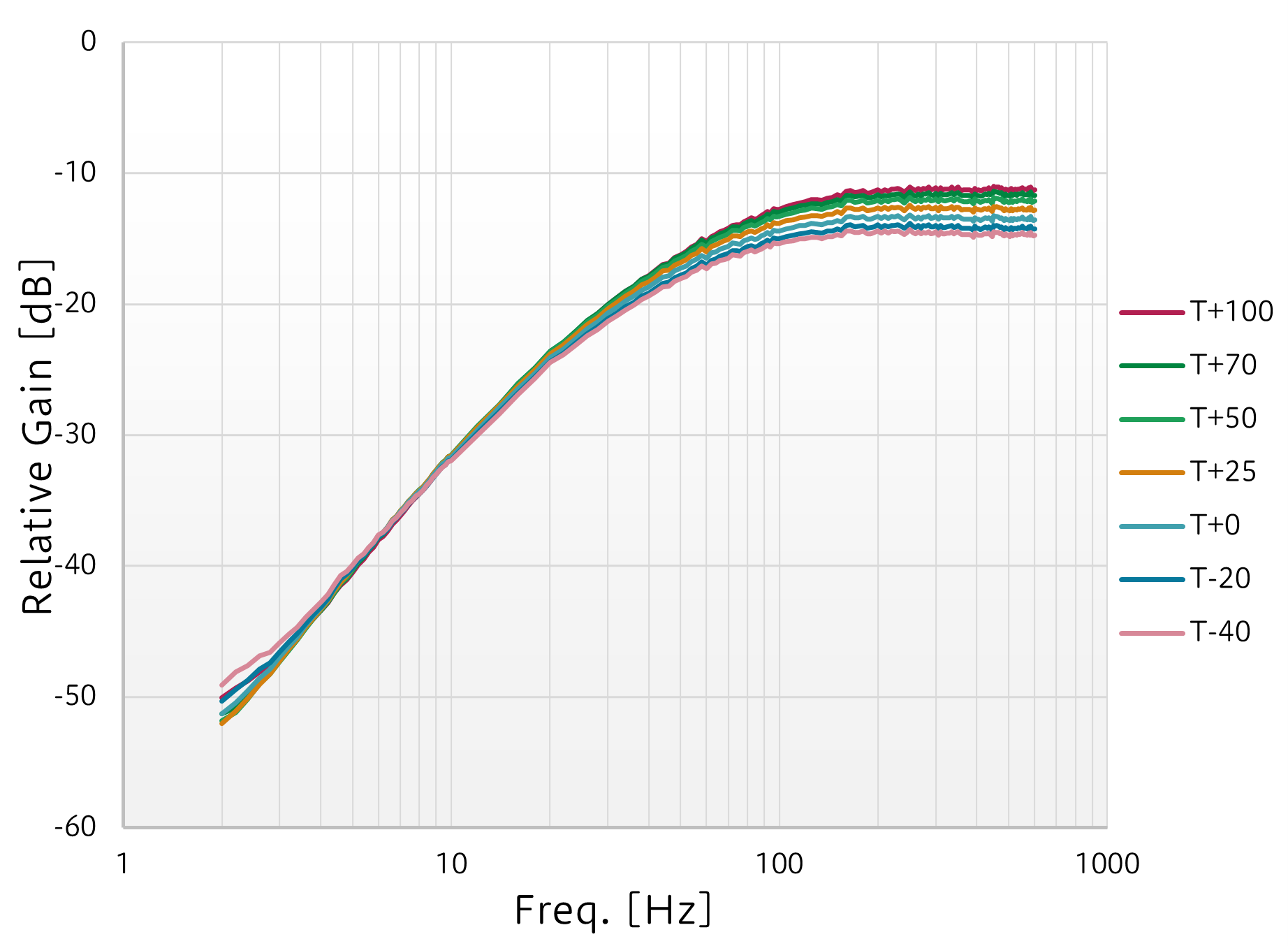

図1 低域側通過特性の温度依存性

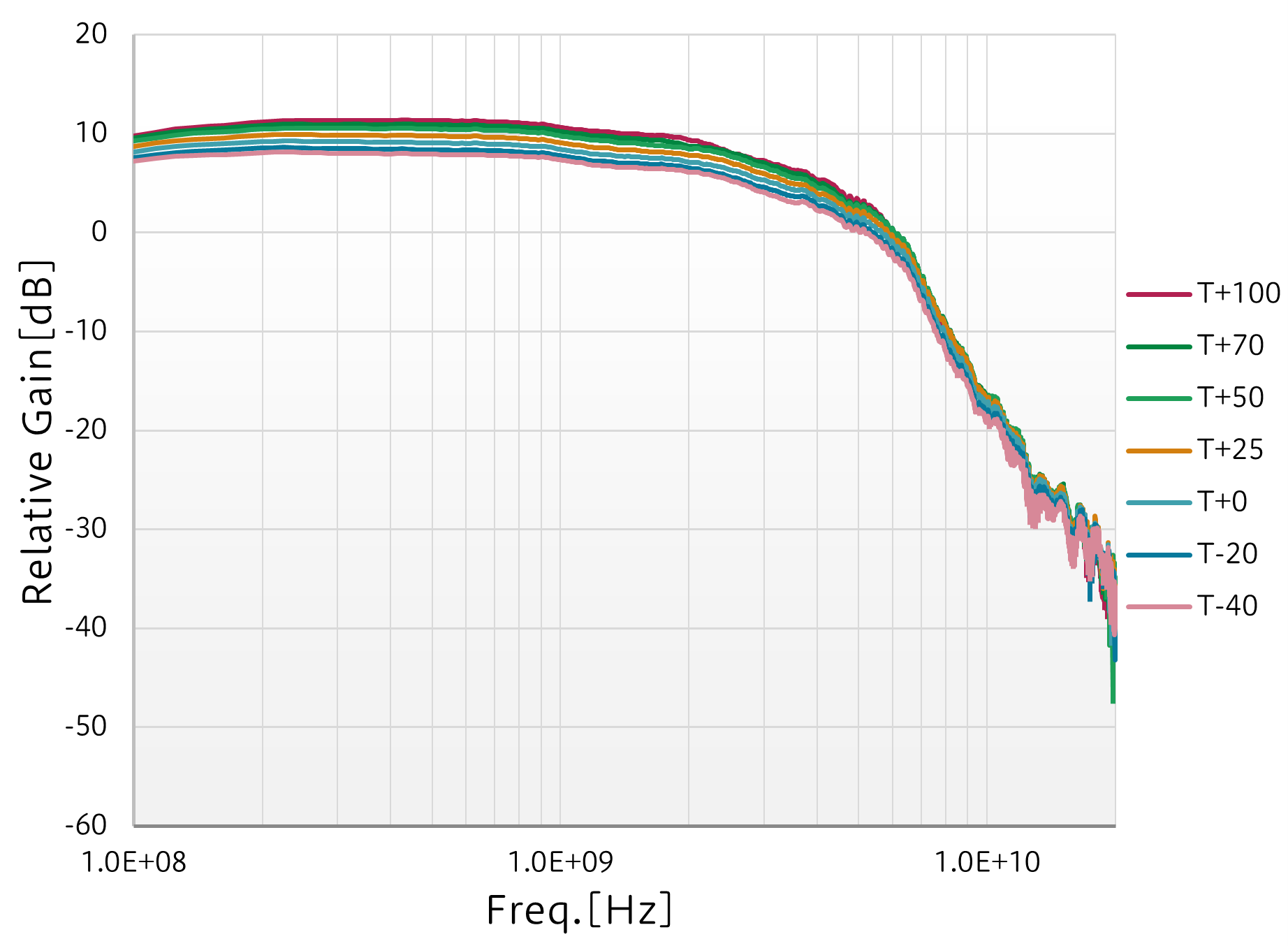

図2 高域側通過特性の温度依存性
- 図3は入力換算雑音電流特性を示します。
- 各線の①は実測結果、②はSimulationのTypical条件の結果を示します。
低雑音設計により、受信回路の広ダイナミックレンジ化を実現しています。

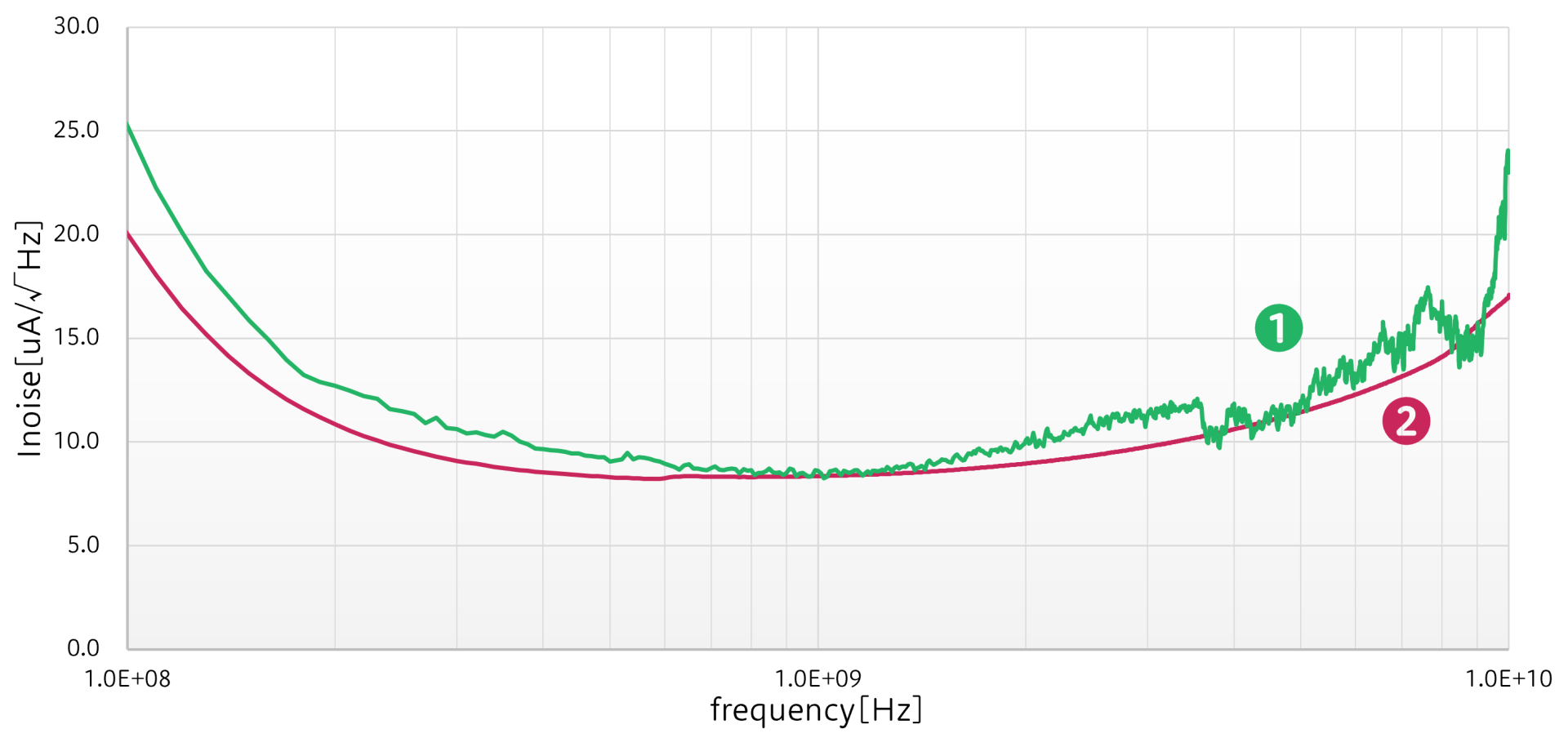

図3 入力換算雑音電流
